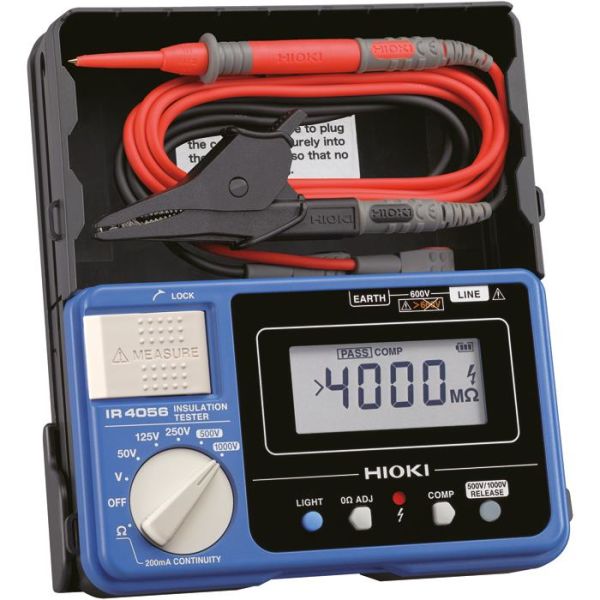

Hioki IR4056-20Tuotenumero: ME15220
Tuotetiedot
Tuotekuvaus
Hioki IR4056-20 on eristysmittalaite, jossa on viisi eri mittausjännitettä välillä 50–1 000 V ja jatkuvuusmittaus suojajohtimen testaukseen testivirralla 200 mA. Eristysvastuksen mittaamisen mittausalue 50 kΩ – 4 000 MΩ. Laitetta voidaan käyttää myös vaihto- ja tasavirran jännitteen mittauksiin. Muutos vaihto- ja tasavirran välillä sekä mittausalueen valinta ovat automaattisia. Myös jatkuvuustoiminnossa laite vaihtaa automaattisesti kolmen mittausalueen välillä ja mittaa 1 000 Ω:iin asti resoluutiolla 0,01 Ω (jopa 10 Ω).
Hioki IR4056-20 on erittäin helppokäyttöinen. Sisäänrakennettua komparaattoria voidaan käyttää sekä eristysvastuksen mittaukseen että jatkuvuusmittaukseen. Vastauksena saadaan pass/fail etukäteen määritettyjen raja-arvojen mukaisesti 0,8 sekunnissa. Mitattu arvo esitetään näytössä ja pass/fail-signaali annetaan äänimerkillä, merkkivalolla ja LCD-näytöllä. Fail-signaalin tapauksessa koko näyttö on punainen. Erillistä mittajohtoa ja kauko-ohjausta käytettäessä pass/fail-ilmoitus esitetään myös mittausanturin LCD-näytöllä.
Mukana tulevan niskanauhan ja kevyen 600g:n painonsa ansiosta laite on helppo kuljettaa mukana. Rakenne on erittäin kestävä, ja laite on testattu pudotustestillä betoniin yhdestä metristä. Neljä LR6-alkaliparistoa takaavat n. 20 tunnin käytön, kun komparaattori ja valaistus eivät ole päällä. Paristojen tila esitetään jatkuvasti näytöllä.
Hioki IR4056-20 -eristysmittalaitteen ylikuormitussuoja on 600 VAC (1 000 VAC 1 000 V:n alueella), mittausluokka Cat III / 600 V, ja se kestää 6 000 V:n transienttiylijännitteet. Vaarallisen jännitteen varoitus ja automaattinen purkaus mittauksen jälkeen.
Ominaisuudet
- 5 mittausjännitettä 50/125/250/500/1 000 VDC
- Eristysvastus 50 kΩ – 4000 MΩ
- Automaattinen purkaus
- Jännitemittari 0–750 V AC ja DC
- Jatkuvuusmittaus 200 mA / 6 Ω
- Taustavalaistu LCD-näyttö
- Mittausanturi, jossa LED-valo
- Kestävä rakenne, pudotustesti 1 metristä betoniin
- Käyttöaika n. 20 t 4 x LR6-paristoilla
- Cat III / 600 V AC/DC
Mukana toimitettavat tarvikkeet:
- Neljä AA-alkaliparistoa (LR6)
- Mittajohto L9787
- Kaulanauha
- Manuaalinen
| Tekniset tiedot: | |
| Eristysmittalaite | Mittausjännitteet: 50/125/250/500/1 000 V DC
Resistanssi: 50 kΩ – 4 000 MΩ
Epätarkkuus: ±4 % mittausarvosta välillä 200 kΩ – 1000 MΩ. ±8 % yli ja alle |
Pienresistanssin mittaus (Jatkuvuusmittaus) | Mittausalue (automaattinen): 10/100/1 000 Ω
Erottelukyky: 0,01/0,1/1 Ω
Epätarkkuus: ±3 % mittausarvosta ±2 lukua
Testivirta: ≥200 mA, ≤6Ω
Ylikuormitussuoja: 600 VAC (10 s sulakkeella) |
| Jännitemittari | Vaihto AC/DC (automaattinen): Jännite AC-komponentti ≥30,0 V (50/60 Hz) mitataan vaihtovirtana
Mittausalue DC (automaattinen): 4,2/42/420/600 V DC
Erottelukyky DC: 0,001–1 V mittausalueesta riippuen
Epätarkkuus DC: ±1,3% mittausarvosta ±4 lukua
Mittausalue AC (automaattinen): 420/600 V AC (pienin näytettävä arvo 30,0 V)
Erottelukyky AC: 0,1 V tai 1 V mittausalueesta riippuen
Epätarkkuus AC: ±2,3% mittausarvosta ±8 lukua |
| Ylikuormitussuoja | 1 200 VAC (10 s) 1 000 V:n alueella, 600 VAC (10 s) muilla alueilla |
| Näyttö | Taustavalaistu FSTN LCD -näyttö |
| Virtalähde | 4 kpl AA-alkaliparistoja (LR6) Käyttöaika n. 20 tuntia (komparaattori ja valaistus pois päältä) |
| Standardit | EN61557-1/ -2/ -4*/ -10 (*kohtaa 4.3 ei sovelleta, kun käytetään L9788-10:tä) Cat III / 600 V EN61326 (EMC) |
| Mitat: | 159x177x53 mm. |
| Paino | 600 g |
Spesifikaatiot
EAN 4536036001460
