Asennus

Seinäkiinnike, joka on tarkoitettu kulkemaan Uponor-putkien läpi putkissa, joissa on 25/20 suojaputket, seinien ja lattiarakenteiden läpi. Vaadittava vähimmäistila seinässä on 70 mm ja mitat 25/20 mm. Seinäkiinnikkeen keskietäisyys on 40 mm.

Säiliön kiinnike soveltuu asennettavaksi WC-istuimiin Nautic 5500-5591.

T-liitin. Kaikki osat on valmistettu tyyppihyväksytystä sinkkikadon kestävästä materiaalista.

Muun muassa wc-istuinten ja -sekoittimien seinäläpivientien taivutuskiinnike. Palkin paksuus vähintään 70 mm.

Valkoinen tulppauskorkki putken päähän, ulkohalkaisija 53 mm. Putkille, joiden halkaisija on 11-25 mm (Dy).

Suora messinkinen täyttöliitin, varustettu lukittavalla kannella.

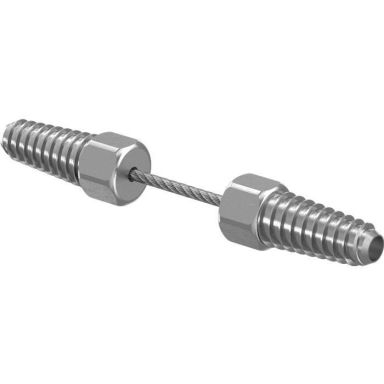

Vaihtonivel, jota käytetään helpottamaan uuden Uponor PEX -putken kiristämistä suojaputkeen väliaineputkea vaihdettaessa. Malli sopii mitoille 15, 16 ja 18 mm.

Kromattu välikappale, mitat 60 x 10 mm, yksi-/kaksiosaiselle kiinnikkeelle. ABS-muovia.

Valkoinen välikappale yksiosaisille 32–40 mm kiinnikkeille. Välikappaleen mitat ovat 40 x 20 x 10 mm, valmistettu ABS-/PP-muovista.

Välinippa sekoittimen letkun (3/8 sisäkierre) ja 10 mm:n puserrusliittimen väliin.

Leikkuutyökalu, jota käytetään Vatette V6 -taivutuskiinnikkeen leikkaamiseen oikeaan pituuteen. Työkalu puhdistaa taivutuskiinnikkeen kierteen.

Painevalettu nikkelipinnoitettu metallinen PEM-liitin, PRK, koko 25xG20 (25x¾"), varustettu venttiilikiinnikkeellä. Päät: muovinen sisäp.

PEM-liitin, jossa T-putki ja materiaalina polypropeeni (PP). Putken ulkohalkaisija on 25 mm, ulkokierre G20.

Yhdessä tiivistelangan/-pellavan kanssa Unipak tekee täysin tiiviit kierreliitokset tiivistettäessä laippoja ja kierteistettyjä putkia. Samalla se helpottaa kokoamista ja myöhemmin irrottamista.

Kiinteä avain PRK-liitoksille.

Muotovakaa eristekouru, joka on valmistettu vettä ja kosteutta hylkivästä paloturvallisesta ROCKWOOL-kivivillasta.
Tuotteella on hyvä muotopysyvyys ja on päällystetty alumiinilaminaatilla.

RW800-eristekourut valmistetaan vettä ja kosteutta hylkivästä paloturvallisesta ROCKWOOL-kivivillasta. RW800-eristyskouru on alumiinilaminaatilla päällystetty eristyskouru, joka on varustettu teippisulkijalla.

Sinkkikadon kestävää messinkiä. Nimellishalkaisija liitäntä 1 ja 2: 10 (3/8").

Suojaputken kiinnike. Kunnollinen kiinnitys on tärkeää, jotta järjestelmästä tulee vaihdettava. Kiinnikkeessä on sisäänrakennettu liukueste, ja se kiinnitetään niin, että kiinnityspisteiden välillä on enintään 60 cm.

Uponor Uni Pipe PLUS on Uponorin kehittämällä saumattomalla alumiinivaipalla valmistettu monikerrosputki käyttövesi- ja lämmitysverkostoihin. Putkessa on PE-kerrosten välissä täysin saumaton, putkea jäykistävä alumiinikerros.

Kulma-adapteri, joka on valmistettu kuumuutta kestävästä AZH-messingistä. Liittimessä on sisäkierre ja 90° kulma.

Vatette-kuulasulkuventtiili koolla Dy15xG1/2, joka on varustettu takaiskuventtiilillä. Kupari-, PEX-, sähkösinkittyjä ja ruostumattomasta teräksestä valmistettuja putkia varten.

Letkuliitin sisäkierteellä. Letkuille, joiden sisähalkaisija on 20 mm.

Liima 20 ml:n putkilossa, Faluplast-liimalaatalle.

Hanan ulostulon liitosnippa. Ulkokierteellä G15 ja mitalla M20x1.5.

Hyväksytty liitosletku, jossa softpex-sisäputki ja ruostumattomasta teräksestä valmistettu punos. Tuotteessa on sekä suora liitos että kulmaliitos. Hyväksytty WC-istuinten, sekoittajien, astianpesukoneiden ja pyykinpesukoneiden, suihkukaappien ja vastaavien asentamiseen.

Tulovedelle hyväksytty liitäntäletku, jossa on ruostumaton punos ja sisäkierteiset pyörivät mutterit. Toinen liitäntä on suora ja toinen kulmassa. Letkussa on silikoninen sisäputki, ruostumattomasta teräksestä valmistetut holkit ja messinkiset kiinnikkeet. Vedenlämmittimien, pumppujen ja muiden laitteiden liittämiseen.

Lukitusmutteri sinkkikadon kestävää messinkiä. Sisäkierre.

Metallinippa, jossa on ulkoinen ja sisäinen G32xG25-kierre ja jonka lyijypitoisuus on alle 0,2%.

Letkuliittimellä varustettu pallolaskuhana, jossa ei ole vastaventtiiliä.

Jaettava kaksinkertainen peitelevy ruskeaa muovia, putkille, joiden halkaisija on 10-18 mm.

Painevalettu suora metallinen PEM-liitin (PRK), jonka koko on 32xG25 (32x1"). Päät: Muovinen supistettu ulkokierre.

Painevalettu kulmamalli, metallinen PEM-liitin (PRK), 32xG25 (32x1"). Päät: muovinen ulkokierre, supistettu.

Kupari-, teräs- ja PEX-putkille. Joissakin pehmeissä ohutseinäisissä kupari-, teräs- ja PEX-putkissa on käytettävä tukiholkkeja.

Kromattu puserrusliitin, jota käytetään liittämiseksi Vatette-päähän Dy15. Liittää helposti yhteen Vatette-jakajan, liittimet ja palloventtiilit. Käyttämällä V6-merkittyjä tuotteita saat automaattisesti cc-mitaksi 60.

Valkoinen kaksiosainen putkikiinnike ulkohalkaisijaltaan 16/20 mm:n putkille. C/C-etäisyys on 60 mm ja C/V-etäisyys 25 mm.

Viemäriputken kannake Ø 32 mm. Valkoisesta muovista valmistetussa kannakkeessa on märkätilatiiviste.

Sinkitty putkisanka teräsputkille, halkaisija 17,2 mm. Täydennetään ruuvilla ja mutterilla.

Muoviset päätytiivisteet väliaineputken ja suojaputken väliseen tiivistykseen, kun putki nousee esimerkiksi lattiasta.

Seinäjakaja 3 putkelle, mukana sulku, korvaa jakajakaapin ja mahtuu komuutin taakse. Jakaja minimoi vesivahingon riskin, koska kaikki liitokset ovat seinän ulkopuolella.

Seinäjakaja 4 putkelle, mukana sulku, korvaa jakajakaapin ja mahtuu komuutin taakse. Jakaja minimoi vesivahingon riskin, koska kaikki liitokset ovat seinän ulkopuolella.

Sekoittimen kiinnike, joka sopii Vatette V6 -järjestelmän liittimiin ja palloventtiileihin, putken halkaisijalle 16 mm.

Taivutuskiinnike on valmistettu sinkkipinnoitetusta teräslevystä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 25 mm ja taivutussäde 120 mm.

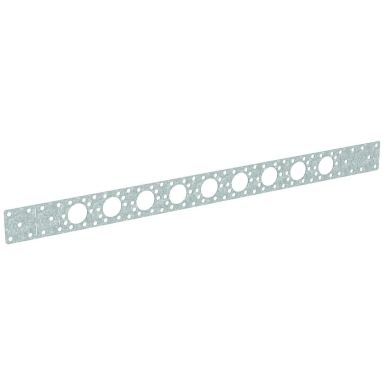

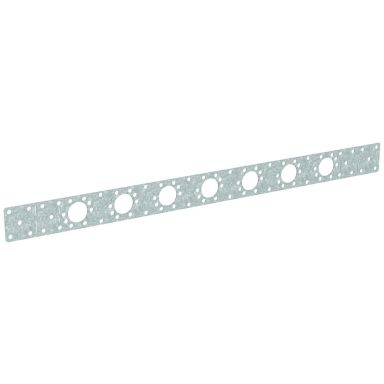

Käytetään taivutuskiinnikkeen kanssa. Aukkojen sovitus: 40 c/c, 150 c/c ja 160 c/c. Kiinnityslevyn ansiosta voidaan helposti saada oikea väli sekoitinlevyn asennusta varten.

Valkoinen tiivistelevy muovikiinnikkeelle. A-mitta 60 mm. Valmistettu TPE-muovista, mitat 65 x 20 x 4 mm.

Tulppa sinkkikadon kestävää messinkiä. Ulkokierre.

Kulmamallinen messinkinen täyttöliitin, varustettu lukittavalla kannella.

Valkoinen jaettava vulk-peitelevy putkille 18–28 mm Dy. Levyn mitat ovat 54 x 54 mm ja siinä on yksinkertainen malli yhdelle putkelle.

Valkoinen välikappale, mitat 70 x 15 x 10 mm, kaksiosaiselle kiinnikkeelle.

Sekoitusventtiili kiristysrengasliitännällä toimii luotettavasti yleissovelluksissa, kuten käyttöveden säätämisessä (lämpimän veden kierrolla tai ilman). Takaiskuventtiilin patruuna toimitetaan mukana.

Kromattu suojatulppa 12 mm ruuvinrei'ille. Piilottaa ruuvinreiän.

Asennussarja, jolla Grohe Sense Guard -vesiturvallisuusjärjestelmä on helppo asentaa tukevasti. Pakkauksessa asennusmutterit.

RW800-eristekourut valmistetaan vettä ja kosteutta hylkivästä paloturvallisesta ROCKWOOL-kivivillasta. RW800-eristyskouru on alumiinilaminaatilla päällystetty eristyskouru, joka on varustettu teippisulkijalla.

Jakelukaappiliitäntä, joka kiinnittää ja tiivistää suojaputket, vuotojen ilmaisemiseksi.

Jakelukaapin runko sopii Uponor Aqua PLUS -jakelukaapille. Valmistettu jauhemaalatusta alumiinisinkistä ja mukana rungon kiinnityssarja. Korkeus 535 mm ja leveys 590 mm.

Jakelukaappi vesijohtovettä tai lämmitystä varten. Kaapin pohjassa on 12 aukkoa, jotka ovat yhteensopivia Uponor Aqua PLUS -jakelukaapin liitännän M7 kanssa ko’oissa S, M ja L.

Jakelukaappi, koko 550 x 108 x 500 mm. Malli on suunniteltu vesijohtovedelle tai lämmölle. Kaapin pohjassa on rei'itetyt aukot, jotka on tarkoitettu Uponor Aqua PLUS -jakelukaapin liitäntään M7 koossa S, M, L ja XL.

Messingistä valmistettu jakotukki ja EFDPM-tiivisteet, käännettävissä ala-/ylä- tai sivuliitäntään ja mukana sisäänrakennettu sulku. Sulkukaralla, joka on piilossa kannen takana, 10 mm kuusioavainkahva. Suurin paine-ero/sulkemispaine on 250 kPa.

Jakeluputki, jossa on 2 tai 3 piiriä, pyörivä mutteri ja ulkokierre G20. Mallien keskietäisyys on PN10.

3-Putkinen jakotukki, mitat M28x1,5 mm x G15. Jakotukkia voidaan täydentää liitettäväksi haluttuun putkityyppiin, ja se voidaan liittää yhteen kahdella mutterilla.
