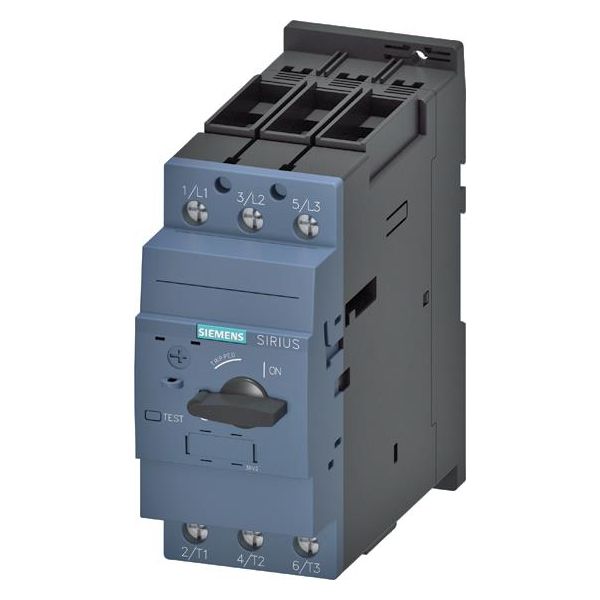

Siemensin moottorisuoja 3RV2 on joustava oikosulkusuoja enintään 55 kW:n 3-vaiheisille asynkronisille moottoreille. Koot 32A / 15kW:iin asti voi valita ruuvi- tai jousiliitännällä. Suojan voi valita myös ilman ylikuormitussuojaa, jolloin se sopii myös muuntyyppisille kuormille 100 A:iin asti. Satavilla on myös malli, joka on tarkoitettu muuntajien suojaamiseen. Katkaisijan nuppi on lukittavissa ja se on hyväksytty käytettäväksi erottimena asennuksissa. Katkaisijaa voidaan käyttää suojaamaan yksivaiheisia ryhmiä, ja tämä koskee sekä vaihtovirta- että tasavirtapiirejä.
| Tekniset tiedot | |
| Tyyppi | 3RV2031-4VB10 |
|---|
| Ylikuormituskatkaisijan asetus | 35–45 A |
|---|
| Hetkellisen oikosulkulaukaisun säätöalue | 650 A |
|---|
| Nimellinen oikosulun katkaisukyky Icu 400 V:n jännitteellä, AC | 65 kA |
|---|
| Laukaisutoiminto | Magneettinen |
|---|
| Nimellinen käyttöjännite | 690 V |
|---|
| Nimellisteho, AC-3, 400 V | 22 kWNimellinen jatkuva virta Iu |
|---|
| Vaihevahti | Kyllä |
|---|
| Napojen lukumäärä | 3 |
|---|
| Laitteen rakenne | Sisäänrakennetun laitteen kiinteä asennustekniikka |
|---|
| Integroitu apukosketin | Ei |
|---|
| Integroitu alijännitelaukaisija | Ei |
|---|
| Nimellisantoteho AC-3, 230 V | 11 kW |
|---|
| Suojausluokka (IP) | IP20 |
|---|
| Päävirtapiirin liitäntätapa | Ruuviliitäntä |
|---|
| Ohjauselementin tyyppi | Muu |
|---|
| Leveys | 55 mm |
|---|
| Syvyys | 149 mm |
|---|
| Korkeus | 140 mm |
|---|
