Jakajan RWG kanssa yhteensopiva tuloventtiili.

Muovinen rengas, jossa on pysäytysreuna, käytetään yhdessä Q&E-liittimien kanssa.

Termostaatti. Termostaatti mittaa huoneen operatiivista lämpötilaa sekä huonekosteutta, joten sitä voidaan käyttää sekä lämmityksen että viilennyksen ohjaamiseen.

Liitinsarja, putken ulkohalkaisija 15 mm ja kierteen koko 1/2 tuumaa, Uponor Combi/Aqua Pipe -putken liittämiseen. Malli on valmistettu sinkkikadon kestävästä messingistä ja varustettu tukiholkilla ja kiristysrenkaalla.

Taivutuskiinnike soveltuu putkille, joiden mitat ovat 10–12 mm ja taivutussäde 24 mm. Valmistettu sinkkipinnoitetusta teräslevystä ja soveltuu PEX-putkille.

Taivutuskiinnike sinkkipinnoitettua teräslevyä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 28–32 mm ja taivutussäde 150 mm.

Messinkinen tiivistepesä Uponor Vario B -jakotukkiin WGF ja RWG, tuloliitäntä. Malli voidaan vaihtaa järjestelmää tyhjentämättä.

Jakelukaapin ovi sopii Uponor Aqua PLUS -jakelukaappiin. Valmistettu alumiinisinkistä ja varustettu kolikkourallisella lukolla. Korkeus 430 mm ja leveys 520 mm.

Jakelukaappi, mitat 550 x 108 x 500 mm, tarkoitettu vesijohtovedelle tai lämmitykseen. Kaapin pohjassa on rei'itetyt aukot, jotka on tarkoitettu Uponor Aqua PLUS -jakelukaapin liitäntään M7 koossa S, M, L ja XL. Reikäkuviointi sopii enintään 40 mm runkoputkiin .

Jakotukki sinkkikadonkestävää messinkiä, varustettu pyörivällä mutterilla ja tasotiivisteellä. Liittimien keskietäisyys on 50 mm ja jakaja on yhteensopiva Uponor Combi/Aqua -putkien 15 x 2,5 mm kanssa.

Lattialämmityslevy. Urat Comfort Pipe 12x1,7 -putkelle, taittomerkintä kääntölenkkiä varten materiaalimenekki noin 1,2 levyä/m2.

SPI COSY termostaatti NSB. Säätöpyörällä 24V. Mitat 74 x 74 x 25. Korvaa aiemmat Wirsbo Electronic- ja Wirsbo Cosy -huonetermostaatit.

Nippa, jossa on suora muoto ja ulkokierre. Nippa on valmistettu sinkkikadon kestävästä messingistä ja kestää väliaineen 70 °C:n maksimilämpötilan jatkuvan virtauksen aikana. Mitoille 15x2,5, 18x3,0, 22x3,0, 28x4,0 mm.

Seinärasia saatavana koossa 15x2,5, 16x2,2 ja 18x2,5 mm. Käytetään Uponor Combi/Aqua -suojaputkien liittämiseen. Mukana kulma-adapteri Q&E. Asennettavaksi palkkiseinään.

Asennuskisko. Käytetään Uponor Comfort Pipe 12x1,7 -putkelle. Toimitus kokoontaitettuna 10 kpl:een nipuissa.

Jakoputki kahdella holkilla ja yleistiivisterenkaalla. Hyväksytty upotettavaksi ja käytettäväksi maahan asennettuna tonttiviemärinä.

Vesijohtoveden jakotukkiin sopiva kansi, joka on valmistettu messingistä ja varustettu kuitutiivisteellä.

Kiinnike valkoisesta PP-GF20-muovista, sopii suojaputkien kiinnittämiseen. Saatavana yksin- tai kaksinkertaisena.

Liitinsarja Uponor Combi/Aqua -putkien liittämiseen putkiosiin, sisäkierre G15 ja putkille 16 x 2 mm. Valmistettu sinkkikadon kestävästä messingistä

Putkitulppa, sisäpuoliseen putkipäähän/sileään päähän.

Seinäkiinnike, joka on tarkoitettu kulkemaan Uponor-putkien läpi putkissa, joissa on 25/20 suojaputket, seinien ja lattiarakenteiden läpi. Vaadittava vähimmäistila seinässä on 70 mm ja mitat 25/20 mm. Seinäkiinnikkeen keskietäisyys on 40 mm.

Tuloventtiili, joka on yhteensopiva Uponor Vario B -jakajan kanssa, valmistettu messingistä.

Vaihtonivel, jota käytetään helpottamaan uuden Uponor PEX -putken kiristämistä suojaputkeen väliaineputkea vaihdettaessa. Malli sopii mitoille 15, 16 ja 18 mm.

Vesilukon liitäntä 90° kulmassa, sileä pää. Mallin putken ulkohalkaisija on 50 x 50 mm.

Matalan mallin WC-liitäntä, putken ulkohalkaisija 110 x 130 mm, mukana holkki.

WC-liitäntä 88,5° kulmalla ja putken ulkohalkaisijalla 110 mm. Malli soveltuu sisäviemäriputkiin.

Putkitulppa, PP-materiaalia, holkkia varten.

Jakelukaappi yhdelle tai kahdelle lattialämmityssilmukalle. Vario Push 12 toimitetaan lattialämmitysputkien ja syöttöjohtojen putkiläpivienneillä.

Jakotukkimoduuli lattialämmitykseen, moduulia käytetään Wirsbo-pePEX Q&E 20 x 2,0 mm kanssa.

Uponor Uni Pipe PLUS on Uponorin kehittämällä saumattomalla alumiinivaipalla valmistettu monikerrosputki käyttövesi- ja lämmitysverkostoihin. Putkessa on PE-kerrosten välissä täysin saumaton, putkea jäykistävä alumiinikerros.

Liitinsarja Combi/Aqua Pipe -putken liittämiseen, putken ulkohalkaisija 15 mm ja kierteen koko 1/2 tuumaa. Valmistettu sinkkikadon kestävästä messingistä ja varustettu tukiholkilla ja kiristysrenkaalla.

Uponor Vario PLUS 3/4"-jakotukin puristusliitin, messinkiä. Liitäntä G20 ja koot 12, 17 ja 20 mm.

Putkenpidikekisko Uponor Comfort Pipe PLUS -putkien 20 x 2,0 mm ja 17 x 2,0 mm kiinnittämiseen. Mallin rakennepituus on 600 mm ja keskietäisyys 100 mm. Napsautetaan yhteen haluttuun pituuteen, materiaalimenekki 1-2 kpl/m².

Muoviset päätytiivisteet väliaineputken ja suojaputken väliseen tiivistykseen, kun putki nousee esimerkiksi lattiasta.

Suojaholkki, jota käytetään peittämään PEX-putket lämpöpatterin nousun kohdalla, asennetaan Uponor PEX -putken ulkopuolelle. Holkki on umpinainen ja sopii putken halkaisijalle 15-18 mm.

Muovinen säätönuppi Vario B WGF -jakotukkiin.

Taivutuskiinnike on valmistettu sinkkipinnoitetusta teräslevystä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 25 mm ja taivutussäde 120 mm.

Venttiilisarja, joka on yhteensopiva Vario Plus -jakelijan kanssa ja jossa on palautusjakajan elementti.

Jakeluputki, jossa on 2 tai 3 piiriä, pyörivä mutteri ja ulkokierre G20. Mallien keskietäisyys on PN10.

Kiinnikkeet, jotka on erityisesti suunniteltu Uponor 9,9 mm ja 12 mm lattialämmitysputkien tasoitukseen. Pituus 1100-100 mm ja leveys 700 mm, materiaalikulutus 6,2 m². Esiliimattu alapuoli kiinnitettäväksi tasaiseen pintaan ja putkenpidikkeiden välinen etäisyys c/c 50 mm.

Jakelukaappiliitäntä, joka kiinnittää ja tiivistää suojaputket, vuotojen ilmaisemiseksi.

Jakelukaapin ovi, mitat 320 x 280 mm, jauhemaalattu valkoiseksi. Ovi on yhteensopiva Uponor Aqua PLUS -jakelukaapin A kanssa. Malli on varustettu kolikkourallisella lukolla.

Jakelukaapin runko sopii Uponor Aqua PLUS -jakelukaapille. Valmistettu jauhemaalatusta alumiinisinkistä ja mukana rungon kiinnityssarja. Korkeus 535 mm ja leveys 590 mm.

Jakelukaappi vesijohtovettä tai lämmitystä varten. Kaapin pohjassa on 12 aukkoa, jotka ovat yhteensopivia Uponor Aqua PLUS -jakelukaapin liitännän M7 kanssa ko’oissa S, M ja L.

Jakotukkimoduuli lattialämmitykseen Wirsbo-pePEX-putkilla. Silmukat säädetään tulojakotukissa ja palautusjakotukin käsipyörät voidaan korvata Uponor Pro -ohjaimilla. Malli on saatavana 1, 3, 4 tai 6 piirillä.

Jatkoliitin vesijohtovedelle, lämmitykselle ja jäähdytykselle. Mallissa on kiristysrengas x kiristysrengas, ja se on valmistettu sinkkikadon kestävästä messingistä. Saatavana koot 15x15, 18x18 ja 22x22 mm.

Painokiinnike PP;tä, viemäriputkille ja -osille.

Lattialämmityslevy, korkeus 0,6 mm, valmistettu alumiinista, urat Uponor Comfort Pipe PLUS -putkelle 20 x 2,0 mm. Kaksi katkaisu-uraa 190, 390 ja 570 mm jaolla ja materiaalikulutus n. 2,5 kpl/m².

Lattialämmityslevy, jonka mitat 1200 x 790 x 30 mm ja jossa on urat Pex Q&E -putkille 20 x 2,0 mm. Levyn puristuslujuus on lyhytaikaisella kuormituksella >150 kPa ja pitkäaikaisella kuormituksella >50 kPa 3 % taipumalla.

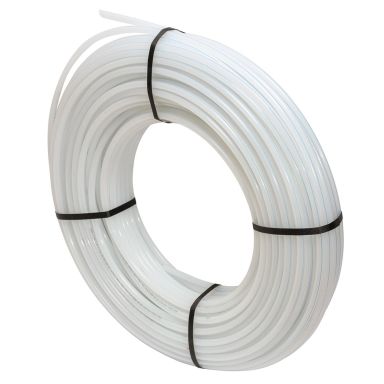

Uponor Comfort Pipe on lattialämmitysputki. Putkissa on happidiffuusion estävä pinnoitus.

Maaviemäriputki holkilla ja yleistiivisterenkaalla. Hyväksytty valuun ja maa-asennukseen työmaan rajalle.

Peitekehys, jonka korkeus ja leveys 90 mm, Uponor Smatrix -termostaattien T-143/T-145/T-146 asennukseen laiterasian päälle.

Pumppuryhmä. Menoveden lämpötilan säädöllä varustettu sekoitusryhmä. Pumppuryhmä riittää n. 170 m2 pinta-alalle.

Rengas, jossa on pysäytysreuna, käytetään yhdessä Q&E-liittimien kanssa. Halkaisija ja suunta merkitty renkaaseen, tarkoitettu asennukseen, parannettu pitoalue.

T-putki, valmistettu sinkkikadon kestävästä messingistä, kiristysrenkaat x kiristysrengas x kiristysrengas. Mallissa on liitännät kokoina 15, 18 ja 22 mm.

Taivutuskiinnike on valmistettu sinkkipinnoitetusta teräslevystä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 20 mm ja taivutussäde 80 mm.

Taivutuskiinnike, joka mahdollistaa pienen taivutussäteen ja ympäröi putken kuin holkki, mitat 16-20 mm. Kiinnikettä käytetään, kun jakotukki nousee lattiarakenteesta tai laskee sinne tai kun tarvitaan tiukempaa mutkaa.

Langallinen termostaatti, joka soveltuu julkisiin tiloihin ja jossa on kiinnitysruuvit. DIP-kytkimillä voidaan asettaa erilaisia anturin toimintoja: lattia-anturi, ulkoinen anturi ja ulkoanturi. Malli kytketään nelijohtimisella kaapelilla.

Langallinen termostaatti uppoasennukseen laitekotelossa, mukana kiinnitysruuvit. Termostaatin jännite on 5 V, ja sen mitat ovat 80 x 80 mm. Malli kytketään nelijohtimisella kaapelilla.

Langallinen termostaatti, jonka korkeus ja leveys on 80 mm, ilman näyttöä, painettu asteikko nupissa. Termostaatin jännite on 5 V, se kytketään nelijohtimiseen kaapeliin, mukana asennusruuvit.
