Jakotukin kansi PPM-jakotukille. Kannessa on pohjassa sisäkierre ja se on valmistettu PPSU-muovista ja sitä voidaan käyttää sekä 6 että 10 baarin Uponor PEX -putkiin.

Jakotukin kansi ilmausventtiilillä, sopii PPM-jakotukkiin. Kannessa on pohjassa sisäkierre ja se on valmistettu PPSU-muovista.

Jakotukin päätytulppa ulkoisella bajonettikierteellä, PPM-jakotukille. Tulpan paineluokka on PN 10 ja se kestää maksimilämpötilan 70 °C.

Jakotukin sovitin messingistä, putken ulkohalkaisija 18x18 mm. Mallissa on O-rengastiiviste ja sitä käytetään Q&E-jakotukkien irrottamiseen ja syöttämiseen vaihdettavilla nipoilla.

Jakotukki, jossa on 2 tappia, pyörivä mutteri G3/4 ja ulkokierre G3/4 sekä tasotiiviste. Valmistettu sinkinkestävästä messingistä ja keskietäisyys 50 mm.

Jakotukki vuotomutterilla G¾ ja ulkokierteellä G¾ ja tasotiivisteellä. Mallissa on kolme haaraa ja sen haarojen välinen keskietäisyys on 50 mm.

PPM-jakotukki bajonettikierteellä piirien liittämistä varten. Jakotukki on suora ja läpikulkeva, ja se on valmistettu PP-SU: sta (polyfenyylisulfoni). Malli on saatavana 1+1, 1, 2 tai 3 piirillä.

Jakotukkimoduuli, jossa on 1 piiri ja joka on valmistettu PPSU-muovista. Keskietäisyys 50 mm ja läpikulkeva suora muoto. Liitintä voidaan käyttää sekä 6 että 10 baarin Uponor PEX -putkiin.

Jatkoliitin vesijohtovedelle, lämmitykselle ja jäähdytykselle. Mallissa on kiristysrengas x kiristysrengas, ja se on valmistettu sinkkikadon kestävästä messingistä. Saatavana koot 15x15, 18x18 ja 22x22 mm.

Jatkoliittimet, joissa ruostumattomasta teräksestä valmistettu puristusholkki ja sisäänrakennettu vuodonilmaisin. Putken jäysteenpoisto tehdään viistetyökalulla RSK 1880653. Puristusholkki x puristusholkki.

Jatkoliitin, jossa on puristusmuhvi x puristusmuhvi ja ruostumattomasta teräksestä valmistettu puristusholkki. Putken jäysteenpoisto tehdään viistetyökalulla RSK 1880653, ja liittimessä on sisäänrakennettu vuodonilmaisin.

Jatkoliittimet, koot 16x16, 20x20 ja 25x25 mm. Valmistettu sinkkikadon kestävästä messingistä, holkki ruostumatonta terästä. Puristusholkki x puristusholkki, puristusohjain, puristusilmaisin ja liitinkoon värimerkintä.

Pienennys putken ulkohalkaisijalla 32 x 20 mm, joka on valmistettu sinkkimättömästä messingistä ja puristusholkilla ruostumatonta terästä. Liittimessä on puristuspysäytys, puristin ja värimittojen näyttö.

Kaksoisnippa, jossa on ulkokierre ja messinkiliitännät, komponenttiin tai putkiosaan. Nippaa voidaan käyttää osana Uponor PEX -putkien jatkoliitintä.

Kansi, jossa on ilmanpistoventtiili ja G20-ilmanippa, valmistettu messingistä.

Kierreosa suoralla liitännällä ja ulkokierteellä G20, käytetään Uponor Q&E PPSU- ja Uponor PEX -putkien kanssa. Malli on tehty PPSU-muovista.

Kiinnityslevy 25 mm putkille, käytetään yhdessä Uponor-seinätukikiinnikkeiden kanssa Uponor PEX -putkien kiinnittämiseen 40 mm c/c-etäisyydellä ulostuloissa seinistä tai lattioista.

Kulmaliitin putkipiirin liittämiseksi esimerkiksi Uponor Vario B WGF-jakotukkiin tai Uponor Push 12 -sekoituryhmään. Liukumutteri ja ulkokierre G20 x G20.

Kulma-adapteri vesijohtovedelle, lämmitykselle ja jäähdytykselle. Kiinnitysrenkailla, putken halkaisija 15 mm, valmistettu sinkkikadon kestävästä messingistä, mukana kiinnitysrengas.

Kulma-adapteri ulkokierteellä ja 90° kulmalla. Valmistettu sinkkikadon kestävästä messingistä, mukana kiristysrengas. Saatavana koot 15 x 15 ja 20 x 18 mm.

Kulma-adapteri, jossa on puristusohjain, puristin ja liitinkoon värimerkintä. Adapterissa on 90° kulma ja puristusholkit. Valmistettu sinkkikadon kestävästä messingistä. Saatavana koot 20x20 ja 32x32 mm.

Kulmaliittimet ulkokierteillä, koot 20x20 ja 25x20 mm. Valmistettu sinkkikadon kestävästä messingistä, holkki ruostumatonta terästä. Puristusohjain, puristusilmaisin ja liitinkoon värimerkintä.

Kulmaliitin tinattua sinkkikadonkestävää messinkiä, ruostumattomasta teräksestä valmistetulla puristusholkilla. Puristusohjain, puristusilmaisin ja liitinkoon värimerkintä. Putken halkaisija 16 x 15 mm ja taivutuskulma 90°.

Kulmaliitin tinattua sinkkikadonkestävää messinkiä, ruostumattomasta teräksestä valmistetulla puristusholkilla. Taivutuskulma 90° ja varustettu puristusholkilla ja sisäkierteellä. Liittimessä on puristusohjain, puristusilmaisin ja liitinkoon värimerkintä.

Kulmaliitäntä Uponor-jakajamoduuleille. Liitäntä on valmistettu PPSU-muovista ja sitä voidaan käyttää sekä 6 että 10 bar Uponor PEX -putkiin.

Kulmamoduuli 90° kulmalla ja liitännät mitoilla 20 x 20 mm. PPM-moduulijakelijan liittämistä varten. Kulmamoduuli on valmistettu PPSU-muovista ja liitetään PEX-putkiin.

Kulmapuristusliitin PPSU-muovia, taivutuskulma 90° ja puristusholkki ruostumatonta terästä. Mallista on saatavana koot 40x40 mm ja 50x50 mm.

Kulmapuristusliitin, jonka kulma on 45°. Puristusholkki ruostumattomasta teräksestä. Kulmapuristusliittimen putkien ulkohalkaisija 40 x 40 mm, puristusholkki.

Kulmapuristusliitin jossa ruostumattomasta teräksestä valmistettu puristusholkki ja kulma 45°, putken halkaisija 50 mm ja puristusholkki.

Liitinsarja Combi/Aqua Pipe -putken liittämiseen, putken ulkohalkaisija 15 mm ja kierteen koko 1/2 tuumaa. Valmistettu sinkkikadon kestävästä messingistä ja varustettu tukiholkilla ja kiristysrenkaalla.

Liitinsarja, mitat 16 x 2,0 mm x G22 x 1,5 mm. Valmistettu sinkkikadon kestävästä messingistä, sisäkierre.

Liitinsarja Uponor Comfort Pipe PLUS -putkille 17 x 2,0 mm, yhteensopiva Uponor Vario B -jakelijan WGF-liitinosan ja muiden G¾ -liitinosien kanssa. Varustettu tukiholkilla ja kiristysrenkaalla, sopii muoviputkille.

Liitinsarja, kierteen koko 3/4 ", Vario PLUS -jakelijalle 3/4 sekä Fluvia 12- ja Fit-liitinosille.

MLC-kannake Uponorin komposiittiputkille. Kannake kiinnitetään ruuveilla kannakkeen alaosasta, mikä mahdollistaa kannakkeen kiinnittämisen seinään ennen putkea. Mukana tiiviste märkätiloissa käyttämistä varten.

Mutka holkilla ja yleistiivisterenkaalla. Hyväksytty upotettavaksi ja käytettäväksi maahan asennettuna tonttiviemärinä.

Nippa, jossa ulkokierre ja suora muoto. Valmistettu sinkkikadon kestävästä messingistä. Saatavana koot 10x15 mm ja 15x15 mm.

Nippa, jossa on pyörivä mutteri. Mukana toimitetaan levytiiviste. Suora nippa on valmistettu sinkkikadon kestävästä messingistä ja sen putkien ulkohalkaisijat ovat 20 x 22 mm.

Nippa PPM-jakotukkiin, jonka nipat ovat valittavissa.

Nippa PPM-jakotukkiin, jonka nipat ovat valittavissa. Nippa on valmistettu sinkkikadon kestävästä messingistä ja siinä on liitin G15.

Liitäntänippa PPM-jakotukkiin, jonka nipat ovat valittavissa.

Puristusliitin 16 mm x G10, holkki x sisäkierre. Valmistettu sinkkikadon kestävästä messingistä, puristusholkki alumiinia. Sekoittimen liittämiseen pyörivällä mutterilla, sileä pää tai kupariputki.

Puristusliitin, jossa ulkokierre ja puristusholkki ruostumatonta terästä. Putkien halkaisijat 40 x 30 mm, materiaalina sinkkikadon kestävä messinki. Liittimen vuodonilmaisimen ansiosta puristamaton liitin vuotaa vuototestauksessa tai järjestelmän ollessa paineistettu.

Puristusliitin, sisäkierreliitännällä 40 (1 1/2") ja putken halkaisija 40 mm. Liitännässä on vuodonilmaisin, joka osoittaa puristamattoman liittimen vuototestauksessa, ja ikkuna, josta voidaan tarkistaa, että putken asennussyvyys on oikea.

Puristusliitin, sisäkierreliitännällä 40 (1 1/2") ja putken halkaisija 50 mm. Liitännässä on vuodonilmaisin, joka osoittaa puristamattoman liittimen vuototestauksessa, ja ikkuna, josta voidaan tarkistaa, että putken asennussyvyys on oikea.

Muoviset päätytiivisteet väliaineputken ja suojaputken väliseen tiivistykseen, kun putki nousee esimerkiksi lattiasta.

Rasian korotusrengas, jota käytetään Uponor M7 -seinärasian kauluksen pidentämiseen. Korotusrenkaan mitat on 54 x 35 mm, ja se on valmistettu PP/GF:stä.

Rengas, jossa on pysäytysreuna ja halkaisija 22 mm, käytetään yhdessä Uponor Q&E -liittimien kanssa.

Seinäkiskot Uponor M7 -seinärasian asennukseen, reikien keskietäisyys 160 mm, sinkittyä terästä.

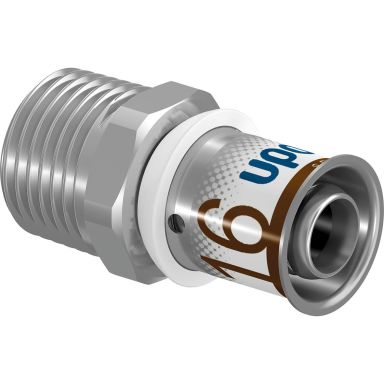

Suora sovitin, puristusholkki x ulkokierre R, kartiomainen (BSPT), valmistettu sinkkikadon kestävästä messingistä ja varustettu ruostumattomasta teräksestä valmistetulla puristusholkilla. Sovittimessa on puristusohjain, puristusilmaisin ja liitinkoon värimerkintä.

Sovitin, sileä pää, puristusholkki, ruostumatonta terästä. Saatavana koot 16x12, 20x15 ja 20x22 mm. Puristusohjain, puristusilmaisin ja liitinkoon värimerkintä.

Suojaputken supistuskappale, joka pienentää Uponor-suojaputken 28/23 mm kokoon 25/20 mm, suojaputki Ø25 mm asennettuna. Kiinnitysrenkailla, valmistettu polypropeenista.

T-putki, valmistettu sinkkikadon kestävästä messingistä, putken ulkohalkaisija 16 x 16 x 16 mm ja puristusmuhvit. Ruostumattomasta teräksestä valmistetulla puristusholkilla, puristusohjaimella ja koon värikoodilla.

T-putki ruostumattomasta teräksestä valmistetulla puristusholkilla, saatavana koot 32x25x32 ja 20x20x16 mm. Puristusohjain, puristuksen ja koon värikoodaus. Ei edellytä putken jäysteen poistamista ennen liittimen asentamista putkeen.

Ruostumattomasta teräksestä valmistettu puristusholkki, jossa on myös sisäänrakennettu vuodonilmaisin.

Taivutuskiinnike on valmistettu sinkkipinnoitetusta teräslevystä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 17-18 mm ja taivutussäde 64 mm.

Taivutuskiinnike on valmistettu sinkkipinnoitetusta teräslevystä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 20 mm ja taivutussäde 80 mm.

Tukiholkki, joka ohjaa putken irti seinästä, halkaisija 41 mm ja korkeus 21 mm. Soveltuu 25/20 mm:n suojaputkille, joiden mitat ovat 15 x 2,5 mm.

Tulppa, joka sopii PPM-jakotukin lähtöön, jonka nipat ovat valittavissa. O-rengasta käännetään sisäänpäin lähdössä.

Vuodonilmaisin, jota käytetään seinän läpi tulevissa ulostuloissa, joissa on Uponor-suojaputki, jonka mitat ovat 25/20 mm. Valmistettu kromatusta messingistä. Malli on itsekiinnittyvä ja työnnetään vuodonilmaisinputkeen, virtaus min. 0,25 l/s.

Vuodonilmaisinsarja kromatulla kannella ja seinälevyllä. Mallin vuodonilmaisukapasiteetti on vähintään 0,25 l/s.
