Uponor Asennus

Jakotukin kansi ilmausventtiilillä, sopii PPM-jakotukkiin. Kannessa on pohjassa sisäkierre ja se on valmistettu PPSU-muovista.

Jakotukki vuotomutterilla G¾ ja ulkokierteellä G¾ ja tasotiivisteellä. Mallissa on kolme haaraa ja sen haarojen välinen keskietäisyys on 50 mm.

Jatkoliitin, jossa on puristusmuhvi x puristusmuhvi ja ruostumattomasta teräksestä valmistettu puristusholkki. Putken jäysteenpoisto tehdään viistetyökalulla RSK 1880653, ja liittimessä on sisäänrakennettu vuodonilmaisin.

Comfort Pipe- ja Combi Pipe -putkien liittämiseen, mitat 12 x 1,7 mm. Valmistettu sinkkikadon kestävästä messingistä ja varustettu tukiholkilla ja kiristysrenkaalla.

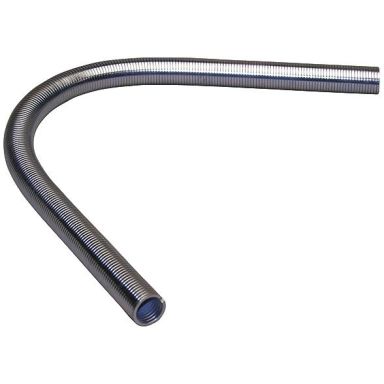

Taivutuskaari Uponor MLC -putkille 16, 20 tai 25 mm. Jousi on sisäpuolinen ja se työnnetään putken sisälle.

Jakelukaapin rungot soveltuvat Uponor-vesimittarikaapeille, joiden mitat ovat 550x650 mm tai 550x850 mm. Runko on valmistettu alumiinisinkistä ja jauhemaalattu valkoisella maalilla.

Jakotukin keskietäisyys 35 mm ja kierre G20. Mallissa on lan-tiiviste ja vaihdettavat Q&E-liittimet Uponor Combi/Aqua -putkille. Malli on saatavana 2, 3 tai 4 piirillä.

Kuulasulkuventtiili, koot 15x15 ja 20x20 mm, sopii asennettavaksi vesijohtoveden jakotukkeihin, valmistettu sinkkikadon kestävästä messingistä.

Uponor Radi Pipe on ristisilloitetusta PE-muovista valmistettu Pex-putki, jossa on diffuusiokalvo. Putkia käytetään rakennusten lämmitysverkoston putkina. EN ISO 15875 -standardin mukaisilla mitoilla ja toleransseilla.

Lämpöputket, putkessa on happidiffuusion estävä pinnoitus ja sitä voidaan käyttää esim. lattialämmityksessä jakotukkien välisenä syöttöputkena.

Viisteytystyökalu kalibroinnilla, soveltuu käytettäväksi 32 mm:n MLC-putkissa.

Jakotukin kannatin messinkijakotukeille ¾", asennettavaksi seinään tai kattoon.

18-osainen jakotukin kannatin kiinnikkeineen, klipseineen, välilevyineen ja ruuveineen, seinäasennukseen. Osat ovat mustaa muovia.

Jakotukki, jossa on 2 tappia, pyörivä mutteri G3/4 ja ulkokierre G3/4 sekä tasotiiviste. Valmistettu sinkinkestävästä messingistä ja keskietäisyys 50 mm.

Kulmamoduuli 90° kulmalla ja liitännät mitoilla 20 x 20 mm. PPM-moduulijakelijan liittämistä varten. Kulmamoduuli on valmistettu PPSU-muovista ja liitetään PEX-putkiin.

Rasian korotusrengas, jota käytetään Uponor M7 -seinärasian kauluksen pidentämiseen. Korotusrenkaan mitat on 54 x 35 mm, ja se on valmistettu PP/GF:stä.

Uponor Vario -jakotukkikaapissa käytettävä putkiläpivienti. Valmistettu mustasta kumista ja sen mitat ovat 9-25 ja 16-40 mm.

Taivutuskiinnike on valmistettu sinkkipinnoitetusta teräslevystä. Kiinnike soveltuu PEX-putkille, joiden mitat ovat 15–16 mm ja taivutussäde 34 mm.

Lukittava jakelukaapin ovi kehyksellä. Oven mitat ovat 918 x 918 mm, asennussyvyys 12 mm ja se on valmistettu jauhemaalatusta teräslevystä. Mallia käytetään, kun jakotukki asennetaan seinään ilman jakelukaappia.

Jakelukaapin runko sopii Uponor Aqua PLUS -jakelukaapille. Valmistettu jauhemaalatusta alumiinisinkistä ja varustettu kolikkourallisella lukolla. Korkeus 430 mm ja leveys 720 mm.

Jakelukaapin runko sopii Uponor Aqua PLUS -jakelukaapille. Valmistettu jauhemaalatusta alumiinisinkistä ja mukana rungon kiinnityssarja. Korkeus 535 mm ja leveys 790 mm.

Jakoputki kiinteillä kierteillä ja kiinteillä Q&E-liitännöillä.

Jakoputkia on saatavana 2, 3 tai 4 piikillä, joiden keskietäisyys on 35 mm ja joissa on ulko- ja sisäkierre G20. Putkessa on kiinteät kierteet ja kiinteät Q&E-liitännät. Läpikulkeva, suora muoto ja valmistettu messingistä.

Jakotukki, jossa on 2 x 2 piiriä ja 50 mm keskietäisyys. Jakotukissa on sisä- ja ulkokierteet sekä pyörivät mutterit. Neljä vaihdettavaa G½ ulkokierteistä nippaa ja suora muoto.

Kierreosa suoralla muodolla ja liitännällä G80. Kierreosa on valmistettu sinkkikadon kestävästä messingistä ja siinä on holkki x sisäkierre.

Kierreosa sisäkierteellä G25 tai G50, moduulin koko 2. Valmistettu keltaisesta, sinkkikadon kestävästä messingistä.

Kulma-adapteri, koot 20x18 tai 20x22 mm, liukumutterilla ja 90° kulmalla. Toimitetaan täydellisenä tasotiivisteellä.

Kulmamoduuli, jossa on 2 holkkia ja taivutuskulma 90°, valmistettu sinkkikadon kestävästä messingistä, koko RS2.

Kulmamoduuli taivutuskulmalla 45°, valmistettu keltaisesta sinkkikadon kestävästä messingistä. Kahdella liittimellä, koko RS3.

Uponor Q&E PPSU -liitin sisäkierteellä. Q&E-rengas tilataan erikseen.

Suora liitosmoduuli, kaksi pistoliitintä. Valmistettu keltaisesta sinkkikadonkestävästä messingistä, mitat 63-110 mm.

Liitosmoduuli, mitat 63-110 mm ja paineluokka PN10. Valmistettu sinkkikadon kestävästä messingistä, kaksi pistoliitintä.

Uponor Radi Pipe (RADI PIPE 25x2,3-34/28 MU 25M) on ristisilloitetusta PE-muovista
valmistettu Pex-putki, jossa on diffuusiokalvo. Putkia käytetään rakennusten lämmitysverkoston putkina. Pex-putkien lämpötilankesto on 70 °C, hetkellisesti 95 °C. Paineenkesto on 6 bar. Putki on suojaputken sisällä. Minimi taivutussäde 125 mm ja pituus 25 m.

Paluuventtiili sisäkierteellä G15, Uponor Comfort Pipe PLUS 20 x 2,0 mm -putkelle. Sisältää liittimet.

Uponor 1877714 on supistusmoduuli koosta 3 kokoon 2, valmistettu sinkkikadon kestävästä messingistä, mukana lukitustapit: musta koko 2 ja harmaa koko 3.

Keltaisesta sinkkikadonkestävä messingistä valmistetut T-moduulit, joissa on 3 pistoliitintä.

Taivutuskaari Uponor MLC -putkille, joiden mitat ovat 16–32 mm, sijoitetaan putken sisään ja soveltuu muoviputkille. Halkaisijaltaan 32 mm:n putkelle.

Tuloventtiili sisäkierteellä, mahdollisuus asentaa Uponor Vario B -ohjausyksikköön WGF. Mukana liitin.

O-rengastiivisteellä varustettu tulppa Q&E-jakotukin lähdön tulppaamiseen. Valmistettu sinkkikadon kestävästä messingistä.

Jakelukaapin liitäntä MLC/PEX-putkiin ja tyhjiin (RIR) suojaputkiin. Asennetaan tekemään jakelukaapista vesivahingonkestävä.

Jakotukki, jossa on 2 piiriä, toimitetaan Q&E-renkailla, joita tarvitaan liitännän liittämiseen Combi-putkeen.

Jakotukkimoduuli, jossa on 3 tai 4 piiriä, toimitetaan Q&E-renkailla, joita tarvitaan liittimen liittämiseksi Uponor Combi -putkeen.

Jakotukkimoduuli 1+1 piirillä Q&E:lle, putken ulkohalkaisija 16 mm ja varustettu kiristysrenkaalla. Piirit johdetaan ylös-/alaspäin samassa moduulissa, mikä säästää asennusleveyttä kaapissa ja rungossa.

Jatkoliitin, putken ulkohalkaisija 25 x 16 mm, puristusmuhvi x puristusmuhvi. Valmistettu tinatusta messingistä, holkki ruostumatonta terästä. Liittimessä on puristusohjain, puristusilmaisin ja liitinkoon värimerkintä.

Jatkoliitin, suora, ruostumattomasta teräksestä valmistettu puristusholkki. Ei edellytä putken jäysteen poistamista ennen liittimen asentamista putkeen. Sisältää vuodonilmaisimen.

Jatkoliitin, jonka mukana toimitetaan Q&E-renkaat, joita tarvitaan liittimen liittämiseen Uponor PEX -putkiin. Liitintä voidaan käyttää sekä 6 että 10 baarin Uponor PEX -putkiin, ja se on valmistettu PPSU-muovista, polyfenyylisulfonista.

Kierreosa ulkokierteellä G50 tai G65, moduulin koko 2. Valmistettu keltaisesta, sinkkikadon kestävästä messingistä.

Kulmaliitin, mitat 20 x 22 mm ja 18 x 18 mm, valmistettu sinkkikadon kestävästä messingistä. Saatavana ulkokierteellä tai sisäkierteellä varustettuna.

Kulma-adapteri, jonka mitat ovat 20 x 22 mm ja joka on valmistettu sinkkikadon kestävästä messingistä. Saatavana ulkokierteellä tai sisäkierteellä varustettuna.

Kulma-adapteri, jonka mukana toimitetaan Q&E- rengas, jota tarvitaan liittimen liittämiseen Uponor PEX -putkiin. Liitin on valmistettu PPSU-muovista ja sitä voidaan käyttää sekä 6 että 10 bar Uponor PEX -putkille. Saatavana koot 16x16, 20x20 ja 25x25 mm.

Kulma-adapteri Q&E-renkaan kanssa Uponor Combi -putken liittämistä varten. Liitin on valmistettu PPSU-muovista ja polyfenyylisulfonista, voidaan käyttää sekä 6 että 10 bar Uponor PEX -putkille. Putken ulkoläpimitta on 20 x 20 mm.

Kulma-adapteri, koot G1/2 ja G3/4, mukana liukumutterilla varustettu Q&E-rengas, jota tarvitaan liittimen liittämiseksi Uponor PEX-putkiin.

Kulma-adapteri tinattua messinkiä, ruostumattomasta teräksestä valmistettu holkki ja putken halkaisija 25 mm. Liittimen taivutuskulma on 45° ja se on varustettu vuodonilmaisimella.

Kulmanippa sinkkikadon kestävästä messingistä, liitäntä 10 mm hehkutettuihin kupariputkiin. Käytetään WC-istuimen tai pesuallashanan liittämiseen. Toimitus sisältää peitelevyn Ø 70 mm, tiivisteen ja vastamutterin.

Kulmapuristusliitin, liitäntäkoko 25 x 25 mm, puristusholkki. Alumiiniholkki, sisältää puristusohjaimen, puristusilmaisimen ja liitinkoon värimerkinnän. Ei edellytä putken jäysteen poistamista ennen liittimen asentamista putkeen.

Kulmapuristusliitin, jossa sisäkierre, kulma 90 ja liitäntäkoko 16 x 15 mm. Valmistettu tinatusta messingistä, puristusholkki alumiinia.

Kulmapuristusliitin, jossa kulma 90° ja sisäkierre, koot 20x15 ja 20x20 mm. Valmistettu sinkkikadon kestävästä messingistä, puristusholkki alumiinia. Ei edellytä putken jäysteen poistamista ennen liittimen asentamista putkeen.

Liitin, jonka liitäntämitat ovat 15 x 15 mm ja jossa on liukumutteri ja kiristysrengas. Valmistettu sinkkikadon kestävästä messingistä.

Suora liitin sisäkierteellä. Mukana toimitetaan Q&E-rengas, jota tarvitaan liittimen liittämiseen Uponor PEX -putkiin. Liitintä voidaan käyttää sekä 6 että 10 baarin Uponor PEX -putkiin, ja siitä on saatavana koot 16x16, 20x20 ja 25x25 mm.

Suora liitin ulkokierteellä. Mukana toimitetaan Q&E-rengas, jota tarvitaan liittimen liittämiseen Uponor PEX -putkiin. Mallia voidaan käyttää sekä 6 että 10 baarin Uponor PEX -putkiin, ja siitä on saatavana koot 16x16, 20x20 ja 25x25 mm.
