Elko Asennusmateriaali

Kytkentärasia, joka on tarkoitettu asennettavaksi teräs- tai puupalkeille yksin- tai kaksinkertaisissa kipsilevyseinissä. Rasiassa on 4 nysää, jotka sopivat Ø 16 mm:n putkille ja Ø 20 mm:n putkille, ja siihen voi myös lisätä erillisiä täydentäviä nysiä kaikilla sivuilla.

Monitoimirasia, joka on suunniteltu yksin- tai kaksinkertaisille kipsilevyille. Sopii seinille, joissa 45 mm palkit.

Suojus neliönmuotoisiin kojerasioihin, joissa kiinnitysruuvien väli on 60 mm. Malli on halogeeniton ja sen mitat ovat 84 x 84 mm.

Kansi halkaisijaltaan 60 mm:n kaksoisrasioiden peittämiseen. Mitat 161 x 90 x 3 mm, valmistettu halogeenittomasta muovista.

Liitäntäkansi kahdelle kaapelille. Asennetaan kojerasiaan, jossa kiinnitysruuvien väli on 60 mm.

Kytkentärasia halogeenittomasta kestomuovista. Tilaa jopa kolmelle liitinlohkolle.

10 mm korkea korotusrengas kattorasialle. Halogeeniton

Minirasia, jossa kiinnitysruuvien väli 38 mm ja kolme nysää 16 mm lampeteille, mahdollisuus putkiliitäntään takaa. Hälytys- tai heikkovirta-asennuksissa rasioita käytetään liitäntäpisteinä esimerkiksi magneettikytkimille, hälytysantureille, kaiutinlaitteille jne.

Kytkentärasia levyseiniin asennettavaksi, yksin- tai kaksinkertaiselle kipsilevylle. Mukana rengas ja 7 nysää 16 mm putkille ja 2 nysää 20mm putkille.

Vedenpitävä muotoilu IP44. Halogeenittomasta kestomuovista.

Välikappale koteloitujen, pinta-asennettujen pistorasioiden ja kytkimien kokoamiseen. Siinä on kaksi reikää ja se on tehty valkoisesta termoplastista.

Kytkentärasia kaapelin sisäänmenoa varten, jossa voit leikata minkä tahansa osan tuotteen sisäreunasta kaapelin sisäänmenoa varten, jopa ylhäältä alttiissa ympäristöissä ilman veden sisäänpääsyn riskiä kaapelin kautta. Pituus 104 mm, leveys 72 mm ja syvyys 38 mm. Säänkestävä ja halogeeniton.

Levykiinnike laatikoille, jotka kiinnitetään seinäpaneeleihin kaksipuolisella teipillä tai ruuveilla. Napsautuskiinnitys rasioissa, 2 kpl jokaisessa rasiassa. Soveltuu upotettavaan rasiaan.

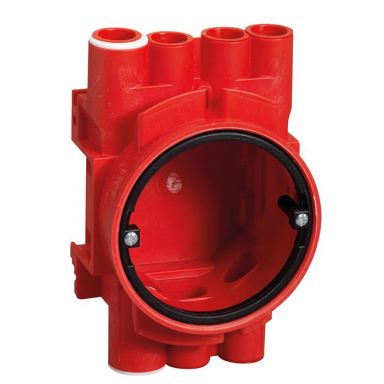

Kytkentärasia yksinkertaiselle kipsilevylle. Naulataan tai ruuvataan suoraan puu- tai peltipalkkiin. Rasian pituus on 130 mm ja leveys 70 mm, ja se toimitetaan putkinysillä, joissa on tiivistetulppa ja salpajousi, sekä rappauskannella. Nysät on tarkoitettu 16 mm putkille, ja putkimuhvin kanssa niitä voi käyttää myös 20 mm putkille.

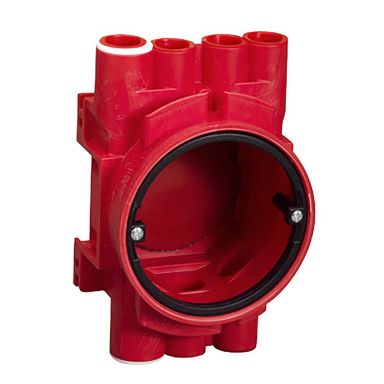

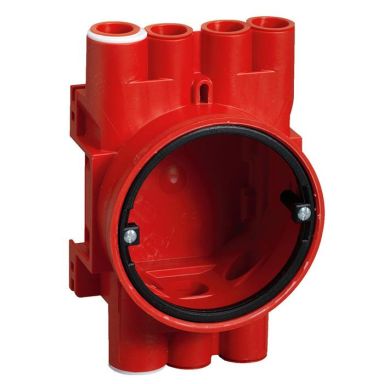

Kytkentärasia kaksinkertaiselle kipsilevylle. Naulataan tai ruuvataan suoraan puu- tai peltipalkkiin. Toimitukseen sisältyvät putkinysät, joissa on tiivistetulppa ja salpajousi, sekä rappauskansi. Nysät on tarkoitettu 16 mm putkille, ja putkimuhvin kanssa niitä voi käyttää myös 20 mm putkille.

Monitoimirasia ELKOn RS- ja Plus-sarjojen matalaan pistorasiaan, tarkoitettu yksin-, kaksin- tai kolminkertaisille kipsilevyille. Mitoiltaan 98 x 85 x 58 mm ja varustettu kiinnikkeellä. Monitoimirasia voidaan asentaa 45 mm seiniin ja käyttää joustavan letkun kanssa 16/20 mm levyn paksuudelle 6–39 mm.

Monitoimirasia upotettavaan asennukseen, tarkoitettu yksin-, kaksin- tai kolminkertaisille kipsilevyille. Mitoiltaan 143 x 78 x 58 mm ja voidaan asentaa seiniin vähintään 45 mm materiaalipaksuudella. Käytetään joustavan letkun kanssa 16/20 mm. Sisältää väliseinän ja on varustettu kiinnikkeellä.

Pyöreä kytkentärasia, asennettavaksi yksinkertaiseen kipsilevyseinään, seinän paksuus 26 mm. Kytkentärasia on varustettu renkaalla ja 5 nysällä 16 mm putkia ja 2 16/20 mm putkia varten. Halkaisija 81 mm, sisäsyvyys 56 mm Täydennys irrallisilla nysillä on mahdollista sivuilta.

Tyypin 40/8 kattorasia uppoasennukseen, mukana kiinnitysruuvit. Putkinysien halkaisija on 16 mm, mutta sopivat myös 20 mm:n putkille putkimuhvin kanssa. Putken lukitus ja sisääntulo takaa, naulausmahdollisuus. Halogeenitonta muovia, halkaisija 82 mm.

Palkkikiinnike kojerasioille 1420300-1420317. Malli soveltuu upotettavaan rasiaan ja on valmistettu teräksestä.

Jännityksenpoistaja kytkentärasiaan 1437562 tai 63. Halogeeniton.

Koteloitu kytkentärasia, jossa on napsautettava kansi ilman ruuveja. Rasia on hyväksytty 6 liitinkiinnikkeelle 1,5 mm² kaapelilla ja 5 liitinkiinnikkeelle 2,5 mm² kaapelilla. Liitinkiinnikkeet eivät sisälly toimitukseen. Mukana toimitetaan jännitteenpurkaja, kiinnitysruuvien suoja ja viallisen kaapelin sisääntulon korjaustiiviste.

Lämpömuovia, jossa tilaa kolmelle liitinlohkolle 4x2, 5 mm² ja jännitteenpoisto.

Kapseloitu malli valkoisesta halogeenittomasta 2-komponenttimateriaalista. Pikakiinnitettävä kansi ilman ruuveja.

Pitkä ruuvi, joka sopii Elkon punaisiin ohjauslaatikoihin 1420300-1420317, mutta jota voidaan käyttää myös muissa ohjauslaatikoissa. Toimitetaan 6 kpl:n pakkauksessa.

Koteloitu kytkentärasia, jossa on napsautettava kansi ilman ruuveja. Rasia on hyväksytty 10 liitinkiinnikkeelle 1,5 mm² kaapelilla, 8 liitinkiinnikkeelle 2,5 mm² kaapelilla, 6 kiinnikkeelle 4 mm² kaapelilla ja 5 kiinnikkeelle 6 mm² kaapelilla. Liitinkiinnikkeet eivät sisälly toimitukseen.

Nelikulmainen kansi Elkon kojerasiaan, punainen konsepti.

Monitoimirasia enintään 26 mm paksuille seinälevyille (kaksinkertainen kipsilevy), käytetään yhdessä taipuisan VP-putken kanssa.

Lämpömuovia, jossa tilaa kolmelle liitinlohkolle 4x2, 5 mm² ja jännitteenpoisto.

Kapseloitu malli valkoisesta halogeenittomasta 2-komponenttimateriaalista. Pikakiinnitettävä kansi ilman ruuveja.

Valkoista kestomuovia. Asennettavissa kytkentärasiaan, jossa kiinnitysruuvien etäisyys on 68 mm.

Paloluokiteltuja kattorasioita on kahdenkorkuisia: 32 mm ja 40 mm. Rasioiden mukana toimitetaan tiivistetulpat ja salpajouset sekä rappauskansi.

Paloluokiteltuja kattorasioita on kahdenkorkuisia: 32 mm ja 40 mm. Rasioiden mukana toimitetaan tiivistetulpat ja salpajouset sekä rappauskansi.

Pyöreä suojus, jonka halkaisija on 100 mm, rasioiden peittämiseen. Kannella, joka kiinnitetään ruuveilla, kiinnitysruuvien väli 60 mm.

Kytkentärasia mustaa halogeenitonta termoplastia. Rasiassa on kotelointitekniikka, joka tarkoittaa, että nippoja tai tiivisteitä ei tarvita, vesi virtaa läpi pääsemättä käsiksi jännitteisiin osiin. Liitinkiinnikkeet eivät sisälly toimitukseen.

Pitkä ruuvi, joka sopii Elkon punaisiin ohjauslaatikoihin 1420300-1420317, mutta jota voidaan käyttää myös muissa ohjauslaatikoissa. Toimitetaan 6 kpl:n pakkauksessa.

Kytkentärasia Elkon kaksiosaisten matalien seinäpistorasioiden asentamiseen. Rasiassa on nysät Ø 16 mm:n ja Ø 20 mm:n putkille, ja se toimitetaan kannellisena. Kaksinkertaisessa kipsilevyssä käytetään kahta 6 mm:n korotusrengasta.

Pieni sileä kytkentärasia pinta-asennukseen, sopii pienemmille jaoille. Hienovarainen muotoilu mahdollistaa tyylikkään asennuksen.

Kytkentärasia 2 terminaalilohkolla ja jännitteenpoistolla. Vain kuiviin tiloihin.

Kansi Elkon kaksoisrasioihin. Toimitus ei sisällä ruuveja.

Kattorasia, jossa on 8 nysää, jotka sopivat Ø 16 mm putkille, mutta joita voidaan käyttää myös Ø 20 mm:n putkille putkimuhvin kanssa. Mukana salpajousi, tiivistystulpat, rappauskansi ja kiinnitysruuvit.

Kaksoisupporasia asennusta varten silloin kun tarvitaan lisätilaa esim. muuntajille, releille tai vastaaville.

Admiral-sarjan kytkentärasia halogeenittomasta kestomuovista.

Täydennysrasia ELKO:n matalille pistorasioille. Sopii erityisesti päätelevisiopaikalle asennettavaksi yhdessä muiden ELKON matalavirtatuotteiden kanssa.

Kaksoiskytkentärasia yksinkertaiseen kipsilevyyn ja asennukseen, jossa tarvitaan lisätilaa esimerkiksi muuntajalle tai releelle. Uppoasennettava, mitat 179 x 71 x 58 mm. Kytkentärasiaan voidaan asentaa laite, jossa ruuvien väli on c/c 60 mm. Kytkentärasiassa on kaksinkertainen nysä 16 ja 20 mm:n putkille tai letkuille.

Korotusrengas asennettavaksi kojerasioihin 1420300–1420306 ja 14203 10. Sopii kaksinkertaiseen ja kolminkertaiseen kipsilevyyn.

Ruuvi Elkon kojerasioihin 1420300-1420317. Ruuvia käytetään, kun laatikko on liian syvällä seinässä, esimerkiksi paneloiduilla tai laatoitetuilla seinillä.

Kytkentärasia yksin- tai kolminkertaisille kipsilevyseinille. Rasia asennetaan seinään, jossa palkkien paksuus on enintään 45 mm. Käytetään yhdessä joustavan Ø 16 mm sähköasennusputken kanssa, joka voidaan asentaa kolmesta eri suunnasta.

Kytkentärasia on tarkoitettu asennettavaksi yksinkertaiseen tai kaksinkertaiseen kipsilevyseinään tai valuasennukseen. Rasiassa on 4 nysää, jotka sopivat Ø 16 mm:n putkille ja Ø 20 mm:n putkille, ja siihen voi myös lisätä erillisiä täydentäviä nysiä kaikilla sivuilla.

Kattorasia 8 nysällä. Sopii Ø 16 mm:n putkiin, mutta voi käyttää myös Ø 20 mm:n putkimuhvin kanssa. Mukana tiivistetulppa, salpajousi, rappauskansi ja kiinnitysruuvit.

Kaksoiskytkentärasia asennettavaksi yksin- tai kaksinkertaisiin kipsilevyseiniin. Rasiassa on 4 putkinysää Ø 16 mm putkille ja Ø 20 mm putkille. Toimitus sisältää myös 6 mm:n korotusrenkaan.

Rasiakiinnike uusien kojeiden kiinnittämiseen vanhoihin rasioihin ilman kiinnitysrengasta. Mukana ruuvit.

Sähköasentajan veitsi aukkojen leikkaamiseen rasioihin ja sähköasennusputkien nysiin. Mukana nahkakotelo, joka voidaan ripustaa nappiin tai hihnaan.

Kaksoiskytkentärasia asennettavaksi levyseiniin. Sisältää nysät 16 ja 20 mm putkille.

Monitoimirasia Elkon matalille seinäpistorasioille, suunniteltu yksin-, kaksin- tai kolminkertaisille kipsilevyille. Monitoimirasia on varustettu kiinnikkeellä ja sen mitat ovat 93 x 73 x 58 mm. Käytetään joustavan letkun kanssa, kolme 16 mm tuloa ja yksi 20 mm. Halogeenitonta muovia.

Kytkentärasia, joka on tarkoitettu asennettavaksi teräs- tai puupalkeille yksin- tai kaksinkertaisissa kipsilevyseinissä. Mallin halkaisija on 71 mm, ja se sisältää itsesäätyvän teleskooppirenkaan ja kaksi nysää 16 ja 20 mm putkille. Toimitetaan kahdella putkiliitännällä.

Välikappale 71 mm rasioiden liittämiseen, punainen konsepti. Välikappaletta käytetään yhdistelmäasennettaessa laitteita samaan yhdistelmäkehykseen.

Jakorasia levyseiniin, yksittäiseen, kaksinkertaiseen tai kolminkertaiseen Kipsilevyyn asennusta varten. Rasia on tarkoitettu joustavaan 16/20 mm letkuun ja se voidaan asentaa seiniin, joiden palkkien paksuus on enintään 45 mm. Voidaan täydentää kaksinkertaisella nysällä.

Kytkentärasiassa on levy palkkiin kiinnittämistä varten. Rasiassa on 6 nysää, jotka sopivat Ø 16 mm:n putkille, mutta joita voidaan käyttää myös Ø 20 mm:n putkille putkimuhvin kanssa. Mukana salpajousi, tiivistetulppa ja rappauskansi.

Kytkentärasia levyseiniin asennettavaksi, yksinkertaiselle kipsilevylle. Rasiassa on 7 putkisuutinta, joista 5 Ø 16 mm putkille ja 2 Ø 20 mm putkille. On myös mahdollista täydentää muilla irtosuuttimilla.
